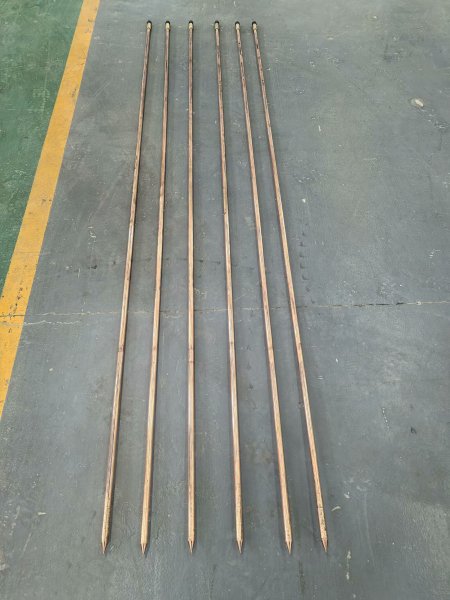

高压架空线路负角避雷针1.5米 山区风电场防绕击保护针



传统避雷针和负角避雷针的保护角度范围因应用场景、设计标准和技术原理的差异而有所不同，以下从核心定义、具体范围、技术依据展开分析：

一、传统避雷针的保护角度范围

1. 定义与计算方法

传统避雷针的保护角度是指以避雷针顶点为顶点，向下形成的圆锥体半顶角，其保护范围通常采用滚球法或折线法计算。

滚球法：以某一规定半径的球体（如 30m、45m、60m）在建筑物上滚动，球体无法触及的区域即为保护范围。

折线法：通过几何关系确定保护角度，例如单支避雷针的保护角通常为 45°~60°。

2. 具体范围

传统避雷针的保护角度范围因应用场景不同而有所差异：

建筑物防雷：

单支避雷针：保护角度通常为 45°~60°，保护半径与高度相关。例如，高度为 h 的避雷针，其保护半径 R 可通过公式



 多支避雷针：需通过联合保护范围计算，角度范围可能略有调整。

高压架空线路防雷：

避雷线保护角：根据电压等级和地形条件，保护角通常在 10°~30° 之间。例如：

500kV 及以上线路：保护角不宜大于 10°~15°。

220kV~330kV 线路：保护角约为 20°。

110kV 线路：保护角约为 25°。

单地线线路：保护角可放宽至 25°~30°。

二、负角避雷针的保护角度范围

1. 定义与设计原理

负角避雷针（或负角保护针）是针对高压架空线路防绕击设计的特shu装置，其保护角度为负值或极小正值，通过将保护针安装在边导线外侧，形成 “负保护角”，扩大对导线的屏蔽范围，减少雷电绕击风险。

2. 具体范围

负角避雷针的保护角度范围因线路参数和地形条件而异：

常规设计：保护角通常在-5°~+10°之间。例如：

500kV 线路：在山区高雷区可采用-5°的保护角，绕击跳闸概率可下降 50%。

220kV 及以上同塔多回线路：保护角不宜大于 0°，部分工程案例中采用-2°~-5°。

ji端条件：在大档距、高落差或强雷暴区域，保护角可进一步降低至-10° 左右，但需通过雷电冲击试验和仿真验证。

三.区别差异



对比维度

传统避雷针

负角避雷针

应用场景

建筑物、高耸结构等

高压架空线路（尤其山区、高雷区）

保护角度范围



45°~60°（建筑物）

10°~30°（高压线路）

-10°~+10°（通常 - 5°~0°）

设计目标

吸引雷电直击，保护下方区域

扩大导线屏蔽范围，减少绕击

技术创新



基于滚球法或折线法的几何保护范围计算

负角设计、L 型截面增强刚度、主动先导放电



四、总结与工程建议

传统避雷针：

建筑物防雷：优先采用滚球法，保护角度与滚球半径匹配（如地三类防雷建筑物滚球半径 60m，保护角约为 60°）。

高压线路防雷：根据电压等级选择保护角（如 500kV 线路 10°~15°），并结合地形调整。

负角避雷针：

适用条件：山区高雷区、大档距、高落差线路，或传统保护角无法满足防雷需求的场景。
