产品简介：
CZ-A90C230是一款用于红磷增强阻燃聚酰胺的阻燃协效剂，主要提高红磷阻燃聚酰胺通过GWFI850℃和GWFI960℃测试，同时保持良好的力学性能和外观；用于红磷增强阻燃聚酰胺的阻燃协效剂，红磷阻燃聚酰胺由于较高的CTI（一般能达到500~550V），且具有良好的流动性和抗注塑析出，在载流部件上应用广泛；红磷阻燃聚酰胺产品容易通过UL94 V0，要稳定通过GWFI850℃/1.5mm和GWFI960℃/1.5mm或更薄厚度测试时，需要添加协效剂；硼酸锌的添加能帮助红磷阻燃聚酰胺产品通过GWFI850℃/1.5mm测试，但在高湿度的仓储环境中会使制件表面析出白色的硼酸晶体，而本产品不仅有更好的协效左右且能克服上述问题。

产品指标：
项目检测 检测标准 检测结果

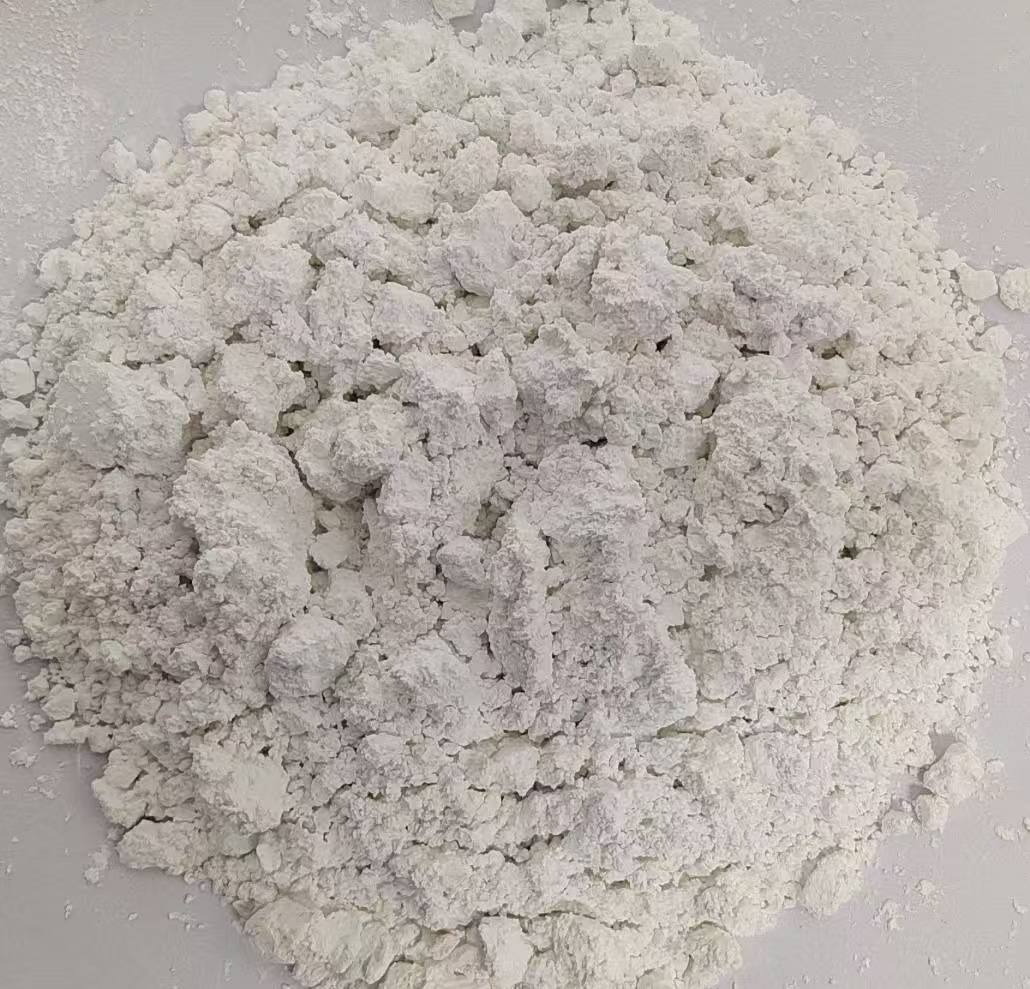

外观 白色粉末 白色粉末
阻燃剂有效含量% ≥95 95
粒径（D50μm） ≤30 30
水分 ≤0.5 0.3

产品优点：
不含卤素。
更优的热稳定性。
良好的力学性能和电性能。
优良的颜色。
产品添加比例少，性价比高。

产品用途及参考配方：
适用于PA66、PA66/6、PA66+PA6、PA56等含二元酸的聚酰胺产品。
 建议添加比例：
阻燃剂CZ-A90C230适用产品(纯PA66或PA66和PA6合金产品）：

PA6 + PA66 合金（PA66占合金比例50%或大于50%）
1.5mm /0.8mm   GWFI960  GWIT 750   V-0
品名 含量（份）
玻纤 25
红磷母粒 11 / 12 (0.8mm)
CZ-A90C230 5 / 6 (0.8mm)
-(1)
品名 含量（份）
玻纤 30
红磷母粒 10 / 11 (0.8mm)
CZ-A90C230 4 / 5 (0.8mm)
                                                                            -(2)


PA66    1.5mm/0.8mm  GWFI 960  GWIT 750     V-0
品名 含量（份）
玻纤 25
红磷母粒 10 / 11（0.8mm）
CZ-A90C230 4.5 / 5 (0.8mm)
                                                                           -（3）
品名 含量（份）
玻纤 30
红磷母粒 9 / 10.5 (0.8mm)
CZ-A90C230 4 / 4.5 (0.8mm)
                                                                           -（4）

（附：红磷母粒为磷含量40产品，GWIT是指材料起燃指数，在做灼热丝试验时，材料离开钨丝2S内熄灭。GWFI是指材料做灼热丝试验时，材料离开钨丝30S内熄灭。）

产品包装：
本产品包装为：20或25公斤复合纸袋包装，应储存于通风阴凉干燥处。
联系我时，请说是在得易搜分类信息网看到的，谢谢！
