1.1管道

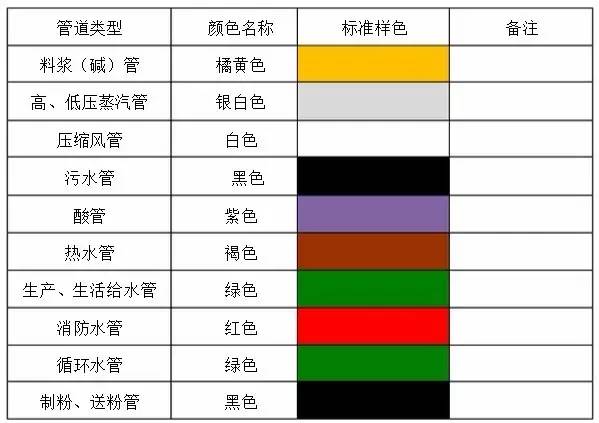

1.1.1管道色环
目的：对管道进行可视化，可以预知管道内流体的名称，预知管道危险性，防止误操作、误碰设备，预防事故的发生，提高管道操作、维护的效率。

对象：公司所有管道。






1.1.2管道介质
目的：

1、使管道内的介质名称、介质流向能够可视化。

2、可以预知管道区域及工作时的危险性，提高管道运行、维护的效率。

对象：公司所有管道，包括气体和液体管道。

标准：

1、管道介质的标识由色环、介质名称、流向三部分组成。

2、箭头和文字用红色刷漆。

3、色环及介质流向应标注在阀门附近、弯头、穿墙处及管道密集、难以辨别的部位，其位置应在距弯头至少500mm的直管段上；如两个弯头相距不够1000mm时应选择中间位置。

4、色环、介质名称、流向在管道上的相对位置。




管道外径与标识对应表




实际案例：
