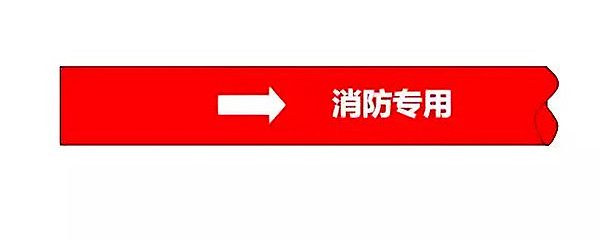

消防标识




表示工业管道内的物质专用于灭火。



工业生产中设置的消防专用管道应遵守GB13495-1992的规定，并在管道上标识“消防专用”识别符号。标识部位、最小字体应分别符合4.5、5.4的规定。




2Φ273mm以上的管道的基本识别色和流向、压力、温度等标识方法参考图（a、b、c图）



Φ273mm以下的管道的基本识别色和流向、压力、温度等标识方法参考图（d、e图）



危险化学品和物质名称标识方法参考图（k图）

640 (1).jpg

640 (5).jpg

640 (2).jpg

640 (6).jpg

640 (3).jpg

640 (4).jpg





管道标志板：在50m左右能够明显看清的场合，直接标在管道上。如在小口径管道上直接标志不易看清，应设置标志板。在标志板的两面都写上标志，标志板底色为白色，文字为黑色，周围用黑色和中黄色作条文花边。例如高度4.5m标高的高度、物质全称、化学分子式、物质流向、应力、温度等，按下图标志；



道路上方管道标志板底色为白色，文字为黑色，周围用黑色和中黄色作条文花边均为反光色。
