①、物质名称的标识



a）物质全称。例如：氮气、硫酸、甲醇。



b）化学分子式。例如：N2、H2SO4、CH3OH。



②管道内物质的流向用箭头表示。当基本识别色的标识方法1.4中d和e时，则标牌的指向即为表示管道内的物质流向。



标明流体名称、流向、来去地点、压力。字体大小、箭头外形尺寸，应以能清楚观察识别符号“③”来确定。参考规格：150mmx25mm。



如果管道内物质流向是双向的，则标牌指向应做成双向的。



③ 物质的压力、温度、流速等主要工艺参数的标识，使用方可按需自行确定采用。

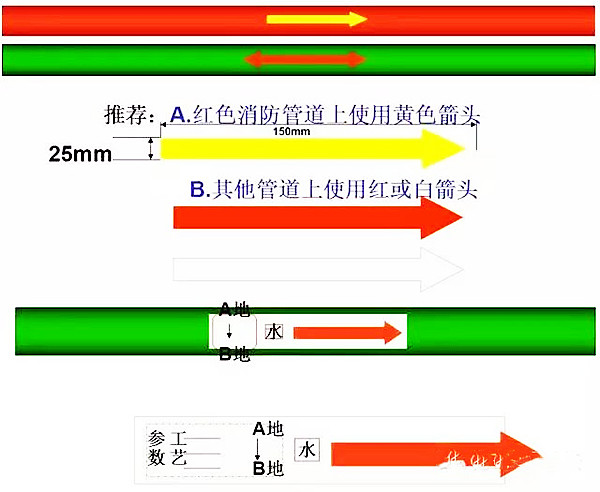

基本识别色和流向、压力、温度等标识方法参考图






640 (1).jpg

基本识别色和流向、压力、温度等标识方法参考图



640 (2).jpg

 基本识别色和流向等标识方法参考图
