1 、管道介质的标识由色环、介质名称、流向三部分组成。



2、介质流向应标注在阀门附近、弯头、穿墙处及管道密集、难以辨别的部位，其位置应在距弯头至少500mm的直管段上；如两个弯头相距不够1000mm时应选择中间位置。

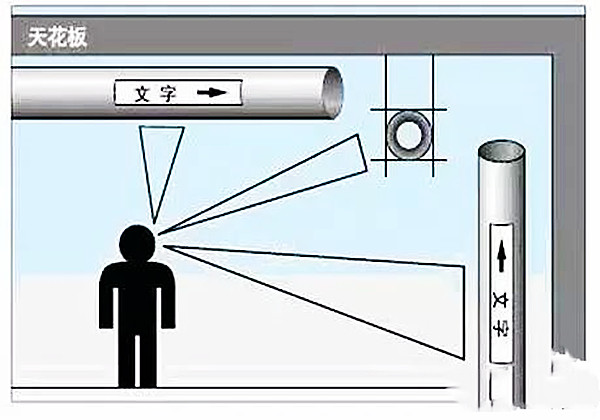

3、环、介质名称、流向在管道上的相对位置。



以下几种特殊情况不同于其他管道的标识：



1、对于采暖装置一律涂银漆，不注字。



2、通风管道（塑料管除外）一律涂灰色。



3、对于不锈钢管、有色金属管、玻璃管、塑料管以及保温外用铅皮薄护罩时，均不涂色。



4、对于室外地沟的管道不涂色，但在阴井内接头处应按介质进行涂色。



5、对于保温涂沥青的防腐管道，均不涂色。
