据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号及色样

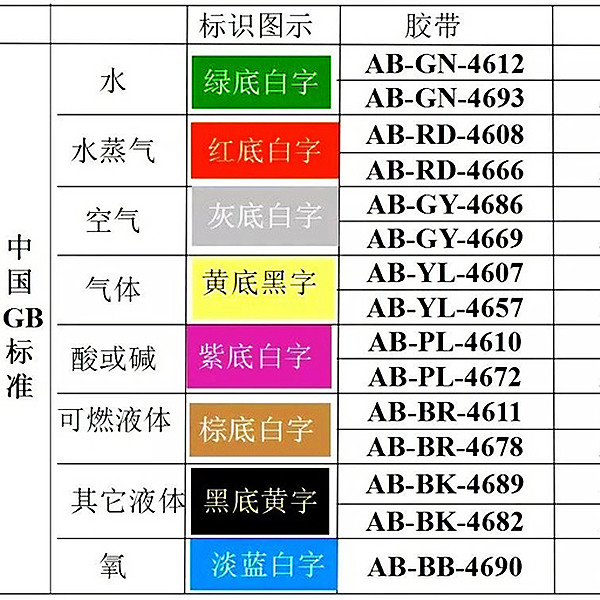

八种基本识别色和色样及颜色标准编号




中国标准VS美国标准：


管道标识具体数量的统计标准、方法：



◆  ◆  ◆

1、 管道标识中国标准




在管道上的标识，两个标识之间的最小距离应为10m，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位，识别符号由物质名称、流向和主要工艺参数等组成。



◆  ◆  ◆

2、ANSI标准




能够在不同的角度都能看到，如经过阀门时的每个方向，穿过墙体的两端，拐角的两个方向等，在直的状态下，建议每隔25'(7,620mm)-50'(15,240mm)进行一次标示。
