产品说明

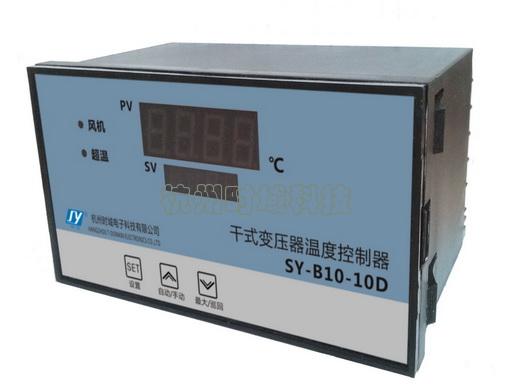

SY-B10系列智能型巡回检测控制仪是专为干式变压器安全运行设计的一种智能控制器。仪表采用单片机技术，利用预埋在干式变压器三相绕组中的三只铂热电阻来检测及显示变压器绕组的温升，并具有相应的报警及控制功能，能够自动启停冷却风机对绕组进行强迫风冷，以保证变压器运行在安全状态。



技术参数

1、测量范围：0.0～200.0℃

2、测量精度：通用型：0.5级    分辨力：0.1℃

3、使用条件：环境温度  -20～+55℃   相对湿度< 85％  电源电压  90V~ 240V AC  电源频率  （50HZ~ 60HZ）±2HZ

4、传感器参数： Pt100

5、抗干扰性能满足JB/T7631-94《变压器用电阻温度计》标准要求

6、数字补偿范围：0~±**.9℃

7、保护功能： 输入开路报警          超量程报警          仪表故障自检报警

8、超温报警及超温跳闸输出：继电器触点输出（触点容量7A/250VAC或10A/24VDC）

9、风机启停输出：继电器触点输出（触点容量7A/250VAC）

10、仪表外型尺寸：80mm×160mm×100mm

嵌装开孔尺寸：76+1 mm×152+1 mm



干式变压器温度控制器产品选型表

型  号

功                能

SY-B10-10D

三相巡回测量并显示/最大值测量并显示及两种功能相互切换；输入开路及故障自检显示并输出；冷却风机自动启停输出；超温报警显示并输出；超温跳闸显示并输出；风机手动控制/自动控制两种状态显示、输出及相互切换；各通道显示值数字补偿；“黑匣子”功能；风机定时启停控制功能；输出功能检测。

SY-B10-10DP

同SY-B10-10D型，风机控制输出改为有源输出。

SY-B10-10E

同SY-B10-10D型，增加三路独立的4~20mA模拟电流输出。

SY-B10-10F

同SY-B10-10D型，增加RS-485串行通讯功能（通讯距离小于1200米）。

SY-B10-10G

同SY-B10-10D型，增加一路机房环境温度监测与控制。

SY-B10-10I

同SY-B10-10D型，增加一路变压器铁芯温度测量及报警。



注：在进行变压器耐压试验前，应先将传感电缆插头与温控仪分离，以免损坏温控仪！
