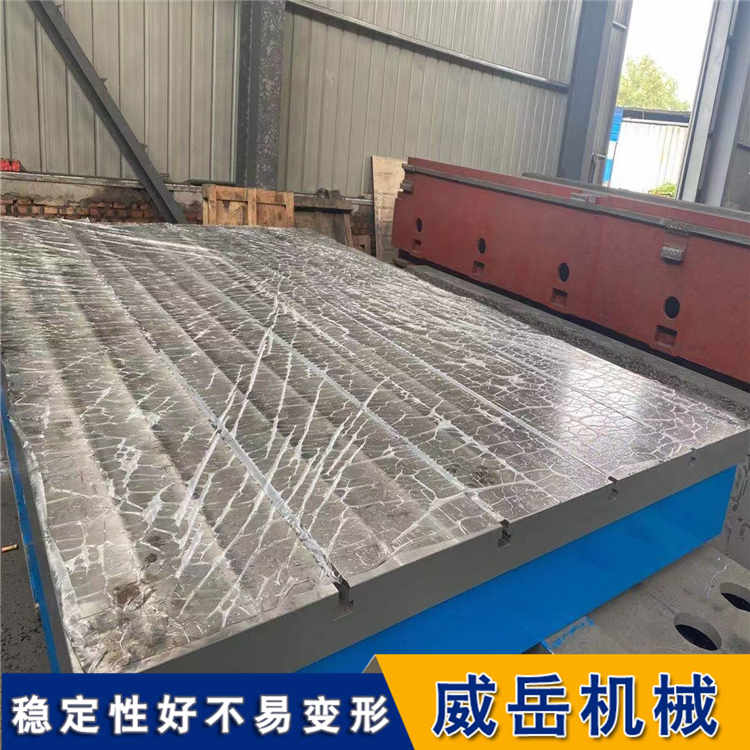

试验台铁底板材质为HT250；工作面硬度HB170-240；制作执行标准按照铸铁平台标准制作GB/T 22095-2008；T型槽设计根据客户需要参照标准件进行设计加工，电机试验台底板规格根据客户需要试验的电机大小、试验项目来决定，试验台铁底板一般没有现货，需要提前定制，工期一般为30-40天（受环保影响除外），单件铁底板规格可以做到4000×10000mm，大于此规格需要多件拼接，设计时请参考，我司还可以为没有设计能力的公司代为进行产品设计，前期设计不收取费用。
铁底板设计及性能要求
1、试验台铁底板所用材质：HT200-250；机械性能　抗拉强度：不小于250Mpa硬 度： HB180 -226；利用高强度概念，使各部位寿命相等；
2、试验台铁底板上工作面板厚度均匀，纵向、横向筋板均匀分布，使底板结构对称，即各部位强度相等又提高刚度；
3、试验台铁底板的工作面厚度、四周厚度、筋板厚度按图纸要求进行铸造，确保壁厚均匀，减少铸件收缩过程中的内应力，防止变形。
4、试验台铁底板必须进行两次热处理，即毛坯一次，粗加工完后一次，以消除内应力，防止变形；
5、试验台铁底板T型槽加工面不得存在任何加工不掉的铸造缺陷，其它加工表面允许存在的铸造缺陷为：直径200mm范围内允许存在1个，尺寸为直径3mm，深度2mm，多允许15个（4000*1900平面面内）；非加工表面允许存在的缺陷范围：直径100内允许存在1个，尺寸为直径3mm，深度2mm；
6、试验台铁底板铸件应清砂，非加工表面喷底漆G06-4 ZBG51010-87；
7、试验台铁底板的尺寸公差、平面度、平行度均按相关标准确定。
8、试验台铁底板供方按长度要求设计地脚螺栓孔，安装后螺母不得高出底板平面，并提交地脚螺栓的土建浇铸要求，负责地脚螺栓浇铸，监督浇铸偏移，并对浇铸结果进行复测。
9、铁底板按配置机组底架的宽度系列尺寸布置，其长度方向能承受加工、运动、吊装、安装时的外力。
10、试验台铁底板http://www.chinaweiyue.**/安装时按地脚螺栓孔的位置放入相应的机床调整垫铁，10～15mm可调，地脚螺栓孔配盖板。
试验台铁底板在使用磨损后，可以重新调试或刮研恢复其精度。在正确使用的情况下，铸铁平板可以使用三十年。试验台铁底板也可用涂色法检验零件平面度，具有准确、直观、方便的优点。在经过刮研的平板平台上推动表座、工件比较顺畅，无发涩感觉，方便了测量，了测量准确度。试验台铁底板的铸铁质量和热处理质量也对平板使用性能产生较大影响：或因残存较大内应力使工作面变形；或因不耐磨损使精度不能保持；或因刮削困难得不到数值小的粗糙度。因此使用试验台铁底板必须注意生铁材料的选择，采用时效处理等方法试验台铁底板的残余应力。
